西门子S7
西门子S7协议可以采集S7-S200、S7-S200 smart、S7-S400、S7-1200、S7-1500等西门子PLC。
当前协议的地址设置完成后会自动进行分组，在可一次采集的数据包范围内将自动合并进行采集
参数设置

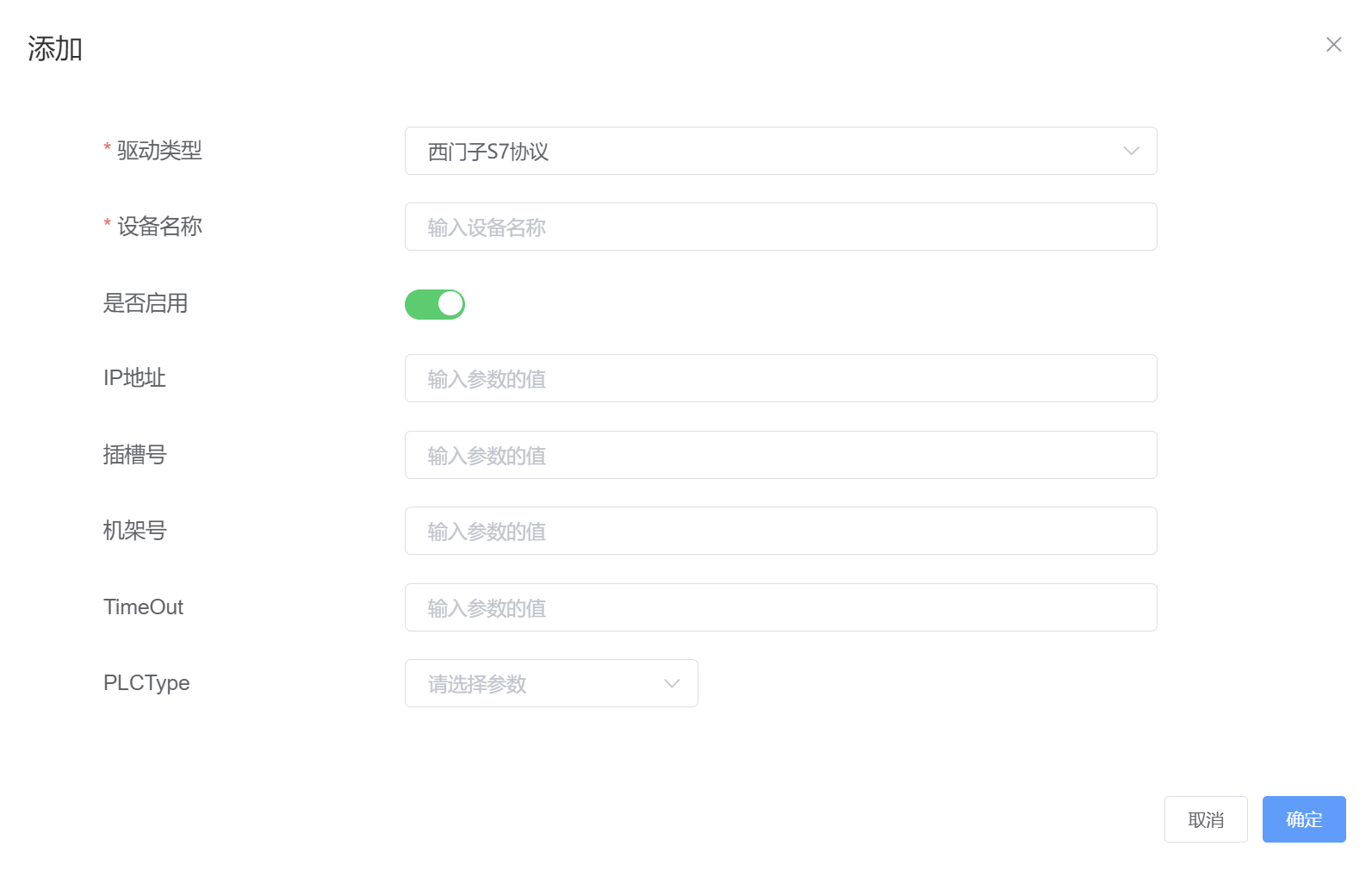

在设备管理菜单中按下添加，选择驱动类型位 西门子S7协议 ，输入相应的参数完成PLC连接参数设置。
具体参数如下:
- 设备名称: 为你的设备取一个合适的名称
- 是否启用: 当设备检修时知道对应的设备会长时间停机或测试阶段不需要启用时可以关闭此选项
- IP地址
- 插槽号: S7-S200、S7-S200 smart请填写正确的插槽号，其它型号不用填写
- 机架号: S7-S200、S7-S200 smart请填写正确的机架号，其它型号不用填写
- TimeOut: 连接超时时间
- PLCType: 根据具体型号选择
添加标签
添加标签的具体步骤及参数含义请参考快速上手中的相关章节，以下说明当前协议的常用地址格式：
位地址
位地址主要包括如下格式：
- M10.1
- Q10.1
- I10.1 等
字地址
字地址主要包括如下格式，请根据所采集点位的长度选择合适的数据类型：
- DB7.DW10
- DB1.DX10.1
- DB1.2 等
如DB1.2占用了16位则选择SHORT类型， 依此类推。
如果位S7-200系列的PLC需要将V地址转换成对应的DB1.xx，如VW4 -> DB1.4(因为VW为16位，因此选择数据类型位SHORT)
注意事项
如果在采集的过程无法正常采集数据，请检查PLC的以下设置，且配置完成后需要下载到PLC并断电重启

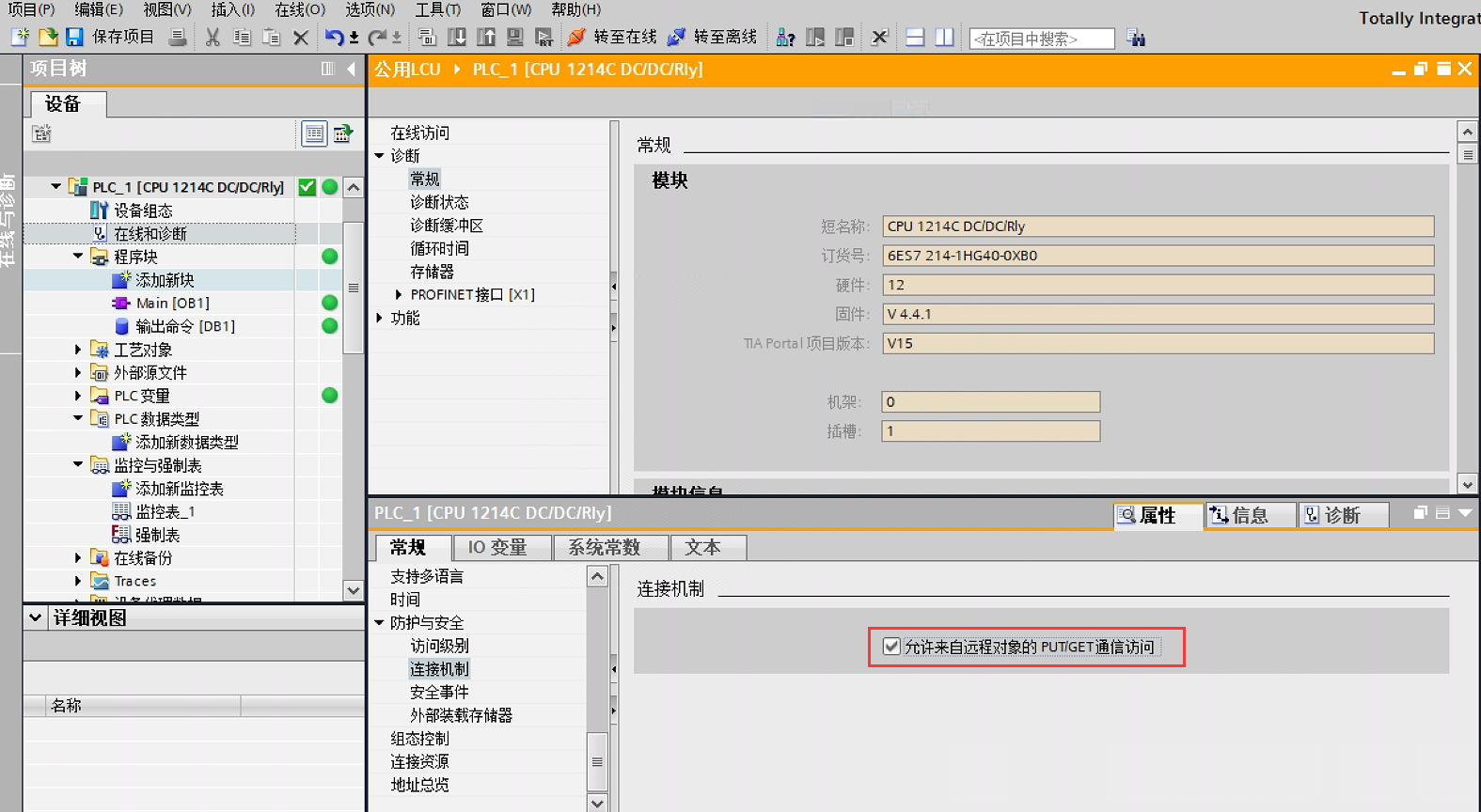

允许PUT/GET

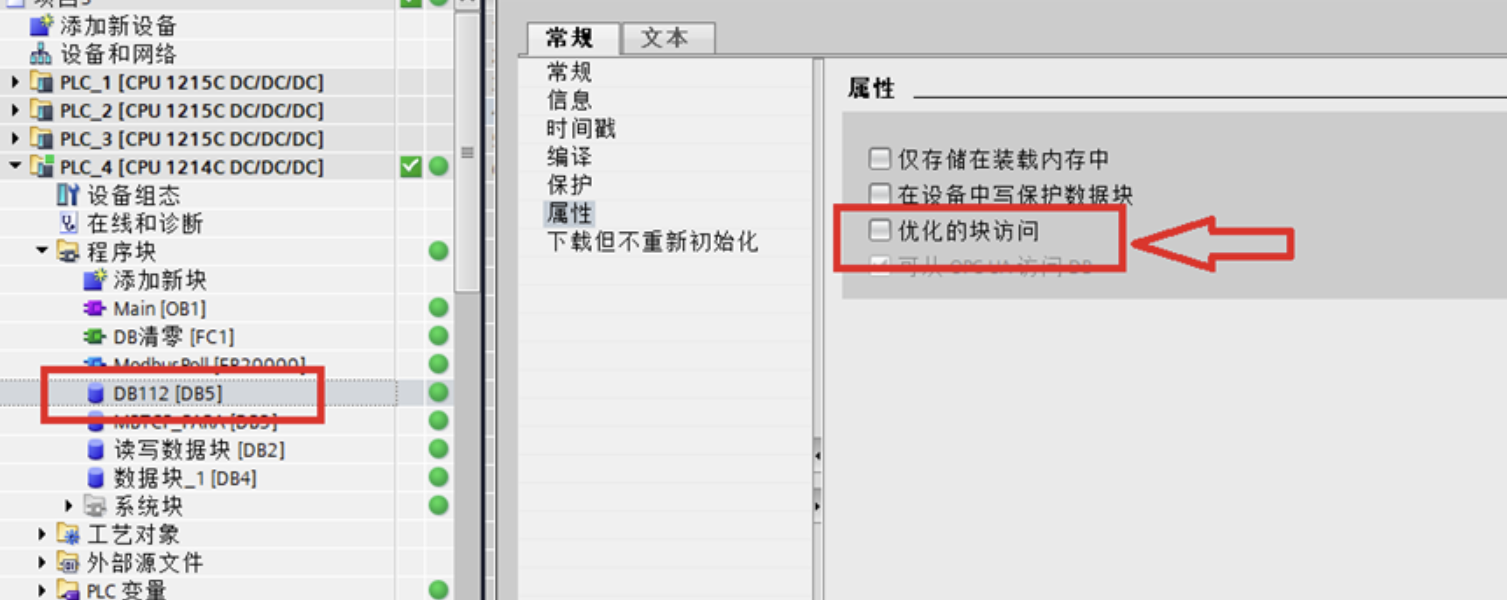

关闭优化块访问
